Gewindelehre Metrisch 0,4-7,0/Whitworth 4-62

Beschreibung

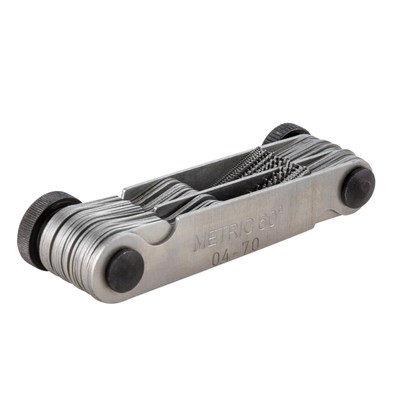

Gewindelehre zum Ermitteln der Gewindesteigung. Mit Hilfe verschiedener Blätter können sowohl metrische als auch Whitworth-(Zoll-) Gewinde geprüft werden. Die Aufgabe einer Gewindelehre besteht darin, die Steigung eines Gewindes zu prüfen. Die Steigung ist der Weg, den eine Schraube zurücklegt, wenn diese eine Umdrehung gedreht wird. Eine Gewindeschablone arbeitet mit dem Lichtspaltverfahren und ist somit eigentlich nur für Außengewinde geeignet. In der heimischen Werkstatt können aber auch Innengewinde einigermaßen zuverlässig geprüft werden, wenn das Blatt der Lehre in Mutter passt. Zum Prüfen wird eine Gewindeschablone auf das Außengewinde aufgesetzt und gegen eine Lichtquelle gehalten. Scheint Licht zwischen dem Gewinde und der Lehre durch, muss eine andere Schablone aufgesetzt werden. Das geht so lange, bis nahezu kein Licht mehr durchscheint. Die gemessene Steigung kann jetzt an Hand der Prägung auf der verwendeten Gewindelehre abgelesen werden.Details im Überblick:48 BlattFächerartig zusammengefasstMetrisches Gewinde: 0,4 - 0,5 - 0,7 - 0,75 - 0,8 - 1,0 - 1,25 - 1,50 - 1,75 - 2,0 - 2,5 - 3,0 - 3,5 - 4,0 - 4,5 - 5,0 - 5,5 - 6,0 - 6,5 und 7,0Whitworth-Gewinde: 4 - 4,5 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12- 13 - 14 - 16 - 18 - 19 - 20 - 22 - 24 - 25 - 26 - 28 - 30 - 32 - 36 - 40 - 48 - 60 und 62handliches TaschenformatNicht vergessen unser SIP-TIPP:Vor der Gewindeprüfung gebrauchter Schrauben, unbedingt Rostlöser und/oder Bremsenreiniger verwenden
