News: Simson-Quetschkante verstehen: Messwert als Teil der Setup-Dokumentation nutzen

Die Quetschkante beschreibt den Abstand zwischen Kolbenrand und der entsprechenden Fläche im Zylinderkopf, wenn der Kolben den oberen Totpunkt erreicht. Sie ist ein wichtiger Messwert, aber kein alleiniger Abstimmungsregler. Für eine belastbare Setup-Dokumentation müssen Messmethode, Motor-Geometrie, Brennraum, Dichtungen und alle seit der letzten Messung veränderten Bauteile zusammen erfasst werden.

Warum der Messwert zum Gesamtsetup gehört

Im Quetschbereich wird das Gemisch nahe dem oberen Totpunkt in Richtung Brennraum bewegt. Abstand und Geometrie beeinflussen damit die Vorgänge im Brennraum. Ein zu kleiner Spalt kann mechanischen Kontakt riskieren, wenn sich Bauteile unter Temperatur und Drehzahl verformen oder bewegen. Ein größerer Wert ist jedoch nicht automatisch sicher oder leistungsfördernd. Zylinderkopf, Kolbenform, Hub, Pleuel, Steuerzeiten, Verdichtung, Zündung und Kraftstoff müssen zusammenpassen.

Der Verdichtungs-Rechner von Schmitt führt Quetschkante, ausgeliterten Brennraum, Bohrung, Hub, Pleuellänge und Auslasshöhe in einer gemeinsamen Betrachtung zusammen. Schmitt betont ausdrücklich, dass die berechnete Geometrie keine Freigabe dafür ist, welche Verdichtung ein konkreter Zylinder mit Kraftstoff und Zündung verträgt.

Messbedingungen vollständig festhalten

Vor der Messung werden Motorfamilie, Zylinder, Kolben, Zylinderkopf, Kurbelwelle und Dichtungspaket dokumentiert. Ebenfalls wichtig sind der Montagezustand des Kopfes und die verwendete Anzugsvorgabe. Der Motor muss kalt und gegen unbeabsichtigtes Starten gesichert sein. Ist eine Baugruppe noch nicht endgültig montiert, wird dieser Zustand im Protokoll eindeutig vermerkt.

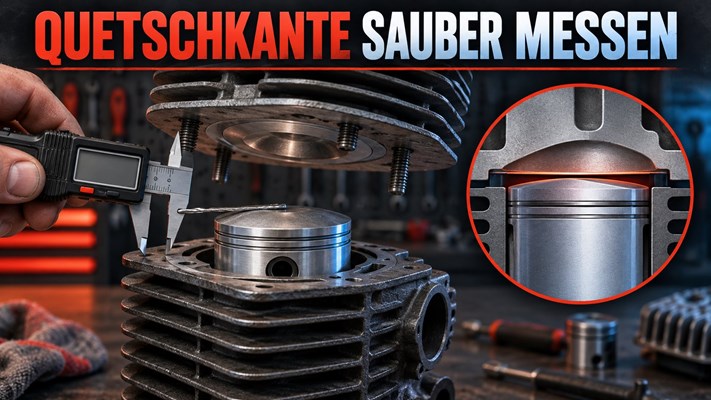

Als verbreitete Methode nennt Schmitt ein geeignetes Stück Lötzinn, das über das Kerzenloch quer zum Kolbenrand positioniert wird. Der Motor wird langsam von Hand über den oberen Totpunkt gedreht; anschließend wird die gequetschte Dicke gemessen. Diese Arbeit erfordert Gefühl, passende Materialstärke und eine sichere Vorgehensweise. Konkrete Werkstattunterlagen des Zylinder- oder Kopfherstellers haben Vorrang.

Nicht nur an einer Stelle messen

Eine einzelne Messstelle kann Schiefstand, Ablagerungen oder eine ungleichmäßige Geometrie übersehen. Deshalb wird die Messung an geeigneten gegenüberliegenden Positionen wiederholt, sofern die Herstelleranleitung dies zulässt. Jeder Einzelwert, das verwendete Messmittel und die Messrichtung werden notiert. Ein Messschieber muss sauber sein und das gequetschte Material darf beim Messen nicht erneut verformt werden.

Große Unterschiede zwischen den Positionen sind kein Anlass, einfach einen Mittelwert zu akzeptieren. Dann sollten Montage, Dichtflächen, Zentrierung und Bauteilzustand geprüft werden. Auch eine falsche Kolbenorientierung oder unpassende Bauteilkombination muss ausgeschlossen werden, bevor der Motor betrieben wird.

Dichtungsänderungen wirken an mehreren Stellen

Eine dickere Fußdichtung hebt den Zylinder. Dadurch können Quetschkante, Brennraumvolumen und Steuerzeiten gleichzeitig verändert werden. Eine Änderung am Kopfbereich beeinflusst ebenfalls Quetschkante und Brennraum. Deshalb darf eine Dichtung nicht allein mit dem Ziel gewählt werden, einen einzelnen Abstand zu erreichen.

Der Steuerzeiten-Rechner von Schmitt erläutert diesen Zusammenhang: Wird der Zylinder über die Fußdichtung angehoben, öffnen die Kanäle früher und die Steuerzeiten werden länger, während zugleich die Quetschkante wächst. Die Berechnung liefert Geometrie aus den eingegebenen Daten; die Eignung für den konkreten Motor bleibt eine Setup-Entscheidung.

Nach jeder relevanten Änderung neu erfassen

Eine neue Messung ist sinnvoll, wenn Zylinder, Kopf, Kolben, Kurbelwelle oder Dichtungspaket verändert wurden. Auch bearbeitete Dichtflächen oder ein anderes Anzugskonzept können die Ausgangslage verändern. Im Protokoll stehen deshalb nicht nur der Endwert, sondern auch Teilenummern, Dichtungsstärken, Bearbeitungszustand und Datum.

Der Wert wird gemeinsam mit ausgelitertem Brennraum, Steuerzeiten, Zündzeitpunkt, Kraftstoff und Bedüsung archiviert. So bleibt nachvollziehbar, welche Konfiguration tatsächlich gefahren wurde. Ohne diese Angaben wird aus einer präzisen Messzahl schnell ein irreführender Vergleich mit einem anderen Motor.

Grenzwerte aus der richtigen Quelle übernehmen

Für den zulässigen Zielbereich gilt die Vorgabe des konkreten Zylinder- und Kopfherstellers. Werte aus Foren, anderen Hubräumen oder äußerlich ähnlichen Köpfen sind keine Freigabe. Fehlt eine eindeutige technische Angabe, sollte der Anbieter oder eine erfahrene Fachwerkstatt das Setup beurteilen. Ein auffälliger Messwert wird geklärt, bevor Zündung und Vergaser abgestimmt oder Lasttests durchgeführt werden.

Checkliste für die Dokumentation

• Motor, Zylinder, Kolben, Kopf und Kurbeltrieb eindeutig benennen
• Dichtungspaket und Montagezustand festhalten
• Messmethode, Material und Messrichtung dokumentieren
• Mehrere geeignete Positionen vergleichen
• Brennraum, Steuerzeiten und Zündung gemeinsam betrachten
• Nach jeder relevanten Bauteiländerung erneut messen

Die Quetschkante ist damit vor allem ein kontrollierbarer Teil der Motor-Geometrie. Ihr Nutzen entsteht durch eine saubere, wiederholbare Messung und durch die Verbindung mit allen übrigen Setup-Daten.
