News: Roller-Kupplungsteile vergleichen: Motorcode, Glocke und Belagabmessungen prüfen

Wenn ein Roller beim Anfahren ruckelt, die Motordrehzahl steigt, aber der Vortrieb schwach bleibt, landet die Kupplung schnell auf der Einkaufsliste. Vor der Bestellung lohnt sich jedoch eine systematische Prüfung. Kupplung, Kupplungsglocke und Wandler arbeiten als Einheit – und schon kleine Unterschiede bei Motorcode, Durchmesser oder Aufnahme können darüber entscheiden, ob ein Teil wirklich passt.

Fahrzeugdaten und Motorcode zuerst sichern

Modellname und Baujahr sind ein guter Anfang, reichen aber nicht immer aus. Hersteller können während einer Baureihe unterschiedliche Motorvarianten einsetzen. Bei älteren Rollern kommt hinzu, dass Motoren oder Antriebsteile bereits getauscht worden sein können. Deshalb sollten Fahrgestellnummer, genauer Fahrzeugtyp und der am Motor vorhandene Motorkenncode dokumentiert werden. Auch Fotos von Gehäuse, Welle und vorhandenen Teilen helfen beim späteren Abgleich.

Die Zuordnung über ein Shop-Fahrzeugfilter ist besonders zuverlässig, wenn sie mit den Daten am Fahrzeug übereinstimmt. Ein vermeintlich passendes Teil allein nach Modellbezeichnung zu wählen, erhöht dagegen das Risiko einer Fehlbestellung.

Kupplung, Glocke und Wandler als System verstehen

Im hinteren Teil des stufenlosen Rollerantriebs sitzen Wandler, Fliehkraftkupplung und Kupplungsglocke. Beim Anfahren drücken die Kupplungsbacken durch die Fliehkraft nach außen und greifen an der Innenseite der Glocke. Die Glocke überträgt das Drehmoment weiter. Eine gute Übersicht zu Zusammenspiel, typischen Symptomen und Verschleiß bietet der Racing-Planet-Ratgeber Kupplung und Wandler: Verschleiß erkennen.

Diese Bauteile sollten nicht isoliert betrachtet werden. Neue Beläge können an einer stark eingelaufenen oder verzogenen Glocke keine saubere Reibpaarung herstellen. Umgekehrt löst eine neue Glocke keine verschmutzten, verglasten oder mechanisch beschädigten Kupplungsbacken. Bei Auffälligkeiten gehört deshalb immer der gesamte hintere Antrieb in die Sicht- und Funktionsprüfung.

Durchmesser richtig lesen und messen

Produktangaben enthalten häufig mehrere Durchmesser, die nicht identisch sein müssen. Entscheidend ist, ob sich die Angabe auf den Außendurchmesser der Kupplung oder den Innendurchmesser der Glocke bezieht. Ein konkretes Beispiel ist eine Kupplung mit 105 Millimetern für eine 107-Millimeter-Kupplungsglocke. Die beiden Werte beschreiben verschiedene Bezugspunkte und dürfen nicht miteinander verwechselt werden.

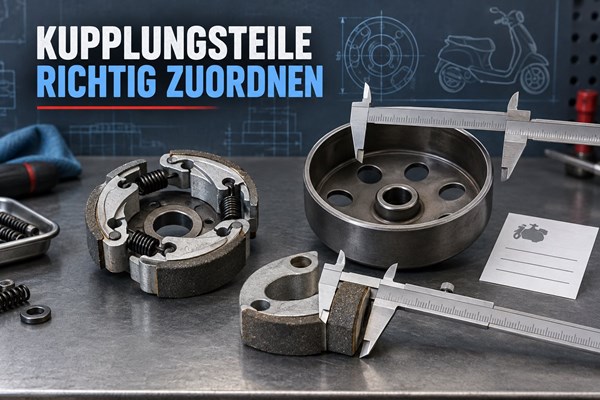

Für den Vergleich werden vorhandene Teile gereinigt und mit geeignetem Messwerkzeug erfasst. Sinnvoll sind der Innendurchmesser der Glocke, der Außendurchmesser der kompletten Kupplung, die Abmessungen der Beläge sowie Aufnahme, Verzahnung, Wellenmaß und Einbautiefe. Auch die Zahl und Anordnung der Kupplungsbacken sowie Distanzscheiben und Befestigungsteile sollten festgehalten werden. Gemessen wird an unbeschädigten Flächen; deutliche Riefen oder Grate können das Ergebnis verfälschen.

Verschleißbilder nüchtern beurteilen

Typische Hinweise sind verglaste oder verhärtete Beläge, Riefen in der Glocke, ungleichmäßige Kontaktflächen und Verfärbungen durch hohe thermische Belastung. Eine Verfärbung allein beweist jedoch keinen Defekt. Entscheidend sind Zustand, Maßhaltigkeit und das Fahrverhalten im Zusammenhang. Herstellergrenzen für Verschleiß, Rundlauf und zulässige Maße stehen im jeweiligen Werkstatthandbuch; universelle Grenzwerte wären hier unzuverlässig.

Öl oder Fett auf den Reibflächen ist ebenfalls ein Warnsignal. Vor dem Austausch muss die Ursache der Verunreinigung geklärt werden. Andernfalls kann ein neues Reibteil schon nach kurzer Zeit wieder beeinträchtigt sein.

Federn sind Teil der Abstimmung

Kupplungsfedern beeinflussen, bei welcher Drehzahl die Backen anlegen. Härtere Federn sind deshalb keine pauschale Reparatur für schlechtes Anfahren. Sie verändern das Einkuppelverhalten und müssen zum Motor- und Antriebskonzept passen. Bei einem seriennahen Roller ist die dokumentierte Ausgangskonfiguration der beste Vergleichspunkt. Erst wenn Verschleiß, Maße und Montagezustand geprüft sind, lässt sich beurteilen, ob eine bewusste Abstimmungsänderung sinnvoll ist.

Sicher demontieren und korrekt montieren

Im Wandlerpaket wirken starke Federn. Für Zerlegung und Zusammenbau sind passende Halte- und Spannwerkzeuge erforderlich. Improvisierte Methoden können Bauteile beschädigen und Verletzungen verursachen. Anzugsdrehmomente, Sicherungselemente und Montagereihenfolge werden aus dem fahrzeugspezifischen Werkstatthandbuch übernommen. Reibflächen bleiben frei von Schmierstoff; für bewegliche Bereiche gelten ausschließlich die Herstellerangaben.

Bestell-Checkliste für Kupplungsteile

• Fahrzeugtyp, Baujahr, Fahrgestellnummer und Motorcode dokumentieren
• Glocken-Innendurchmesser und Kupplungs-Außendurchmesser getrennt erfassen
• Aufnahme, Verzahnung, Einbautiefe und Lieferumfang vergleichen
• Belagzahl, Belagform und vorhandene Federn fotografieren
• Glocke, Kupplung und Wandler gemeinsam auf Verschleiß prüfen
• Herstellerangaben zu Freigabe, Montage und Drehmoment beachten

Wer diese Daten vor dem Kauf sammelt, kann Produktangaben nachvollziehbar vergleichen. Das spart Rückfragen, reduziert Fehlbestellungen und schafft zugleich eine saubere Grundlage für die spätere Montage und Funktionskontrolle.
